De Motion Controller stuurt de lineaire beweging van de printhead aan. Deze module stuurt tevens de timingsignalen die het medium op het juiste moment uit de nozzles doen vallen.
Om te voorkomen dat de printhead ‘lekt’, wordt er onderdruk gecreëerd. Middels overdruk kan de Pressure de printhead ook doorspoelen, zodat eventuele verontreinigingen onmiddellijk worden verwijderd.

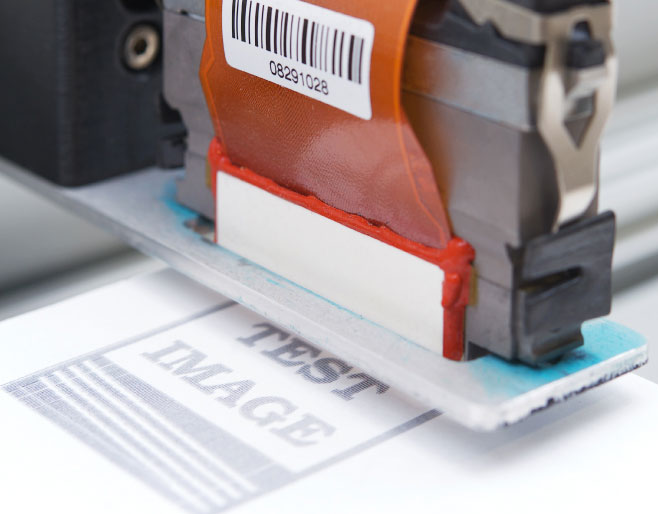

Prevals stuurt via ethernet de vier asic’s (application specific integrated circuits) in de hotmelt printhead aan. Zodanig dat de juiste druppel (29 picoliter) op het juiste moment uit de juiste nozzle valt.
Het zenuwcentrum van PREVALS is de Drive, voorzien van een Boardcontroller Ethernet Zynq (BEZ). Deze processor draagt zorg voor een tot op de nanoseconde nauwkeurige aansturing van communicatie en proces.
De Power Supply Ethernet Switch zorgt voor de juiste spanningen waarmee de printhead wordt opgestart. Deze module regelt ook alle communicatie via ethernet en verdeelt timingsignalen over de modules
Alle belangrijke informatie, zoals de statussen van de verschillende modules, verschijnt overzichtelijk op het scherm. Via de web interface kunnen ook heel makkelijk de parameters van de Prevals worden ingesteld, afbeeldingen geselecteerd en het printen ervan in gang worden gezet.
150
dpi
140
°C max.
Puls
Instelbare pulsvorm
Sense
nozzle status controle
Purge
Nozzle clean system

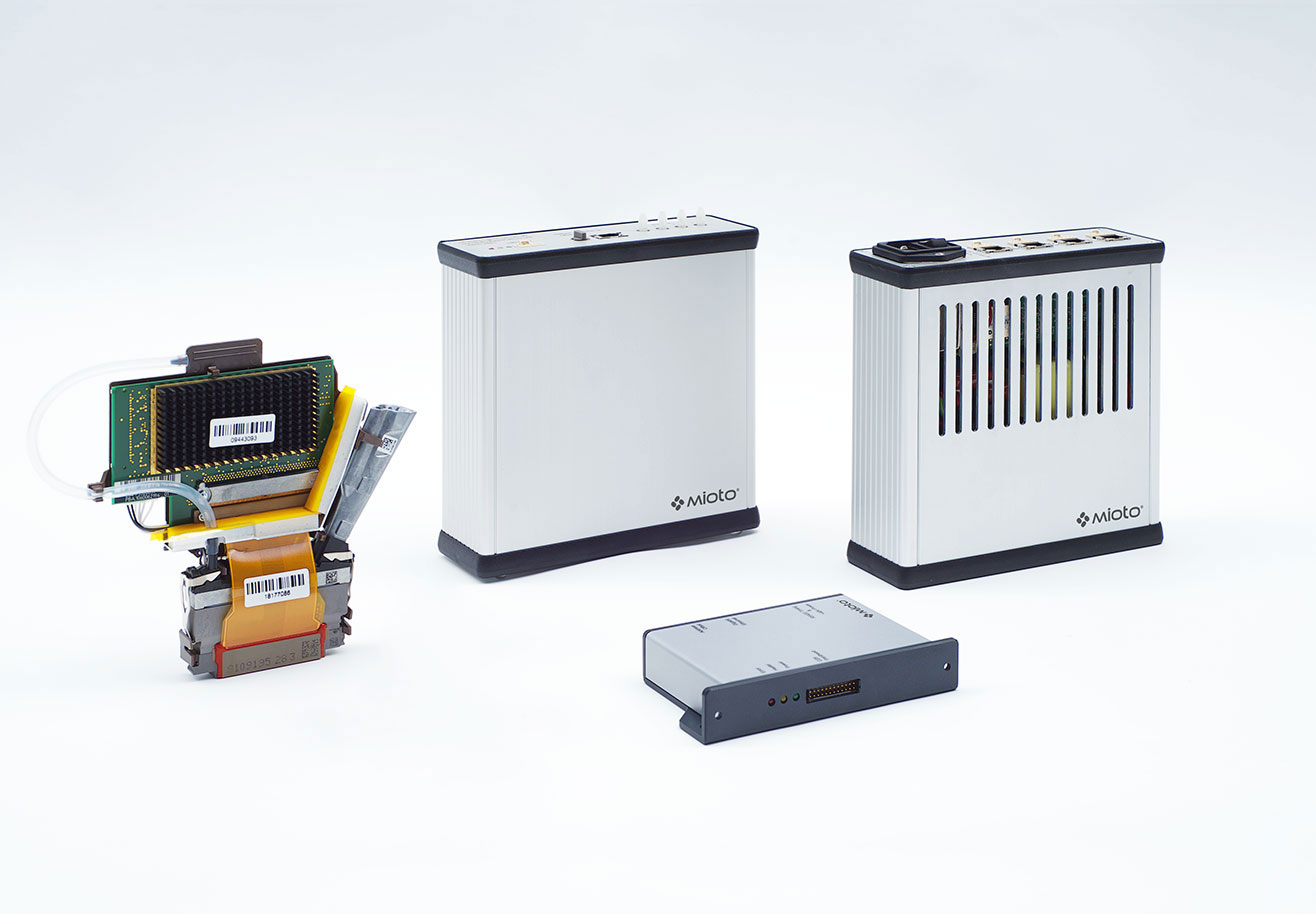

3D printtechnologie belooft ongekende mogelijkheden. Maar het veronderstelt wel de nodige inspanning om die belofte waar te kunnen maken. Material jetting is immers erg complex en vereist grondige research en voorbereiding. Prevals helpt u daarbij. Met dit slimme printhead evaluation system kunt u snel aan de slag!
PREVALS is een unieke research-opstelling die u in staat stelt te experimenteren met verschillende media en de extended settings van uw hotmelt printhead. Met dit systeem kunt u al na enkele uren (de opbouw van) materialen onderzoeken en bepalen wat de juiste instellingen zijn met betrekking tot de variabelen als temperatuur, onder- en overdruk, positionering en timing. Dankzij Prevals is uw printer snel gereed voor een vlekkeloze productie.
PREVALS is een research-opstelling. De componenten ervan lenen zich echter ook uitstekend voor toepassing in uw eigen printproductiesysteem.
De meeste modules hebben hun eigen application programming interface (JSON-RPC), met een eigen IP-adres. De onderlinge communicatie kan dus eenvoudig via ethernet met gewone TCP/IP interfacetechnieken worden georganiseerd. Door toepassing van dergelijke beproefde API-protocollen kunt u uitstekend uit de voeten met een standaard scripttaal als Javascript of Python.
C29 Hotmelt printhead
Océ Hotmelt printhead
€ 2.650,00
Mioto-PEI-C29
Driver for the communication with C29 printhead
€ 1.900,00
CPH-18
Cable between Mioto-PEI-C29 en C29 printhead, 18 cm.
€ 50,00
CPH-9
Cable between Mioto-PEI-C29 en C29 printhead, 9 cm.
€ 50,00
Mioto-PRES
Controls over- and underpressure for the C29 printhead
€ 2.650,00
Mioto-PSES4
Power supply and Ethernet switch for 1 C29 printhead
€ 1.400,00
PT12 cable
Cable for power and trigger signals
€ 40,00
Ethernet cable
Cable for data communication
€ 10,00
Air hose
Air hose for pressure in ink container C29
€ 20,00
Mioto-PSES8
Idem Mioto-PSES4 but for 2 – 4 C29 printheads
€ 1.800,00
Mioto-PHBH
Basic holder for 1 C29 printhead
€ 300,00
MOTO
Frame with a linear motion controller and user interface
Prices are excl. VAT and transportation.
